Hei acolo! În calitate de furnizor de VMC-uri de producție medie - duty, sunt de ceva timp în mijlocul industriei de prelucrare. O întrebare care apare adesea este: Care sunt diferitele moduri de a măsura acuratețea VMC-urilor de producție medie? Ei bine, haideți să ne aprofundăm și să explorăm acest subiect.
Precizie geometrică
În primul rând, precizia geometrică este o mare problemă. Totul este despre cât de bine aderă mașina la formele și pozițiile geometrice ideale. O metodă comună de măsurare este utilizarea unui interferometru laser. Acest dispozitiv ingenios trage un fascicul laser de-a lungul axelor mașinii. Analizând modelele de interferență ale luminii laser, putem măsura cu precizie erorile de poziționare liniară, erorile de dreptate și erorile unghiulare.
De exemplu, dacă ne uităm la axa X a VMC-ului nostru de producție medie, interferometrul laser ne poate spune dacă masa se mișcă într-o linie perfect dreaptă. Orice abatere de la o cale dreaptă poate afecta precizia pieselor pe care le prelucrăm. O mică eroare de dreptate ar putea să nu pară mare lucru la început, dar atunci când lucrați la componente de înaltă precizie, poate duce la probleme semnificative de calitate.
Un alt instrument pentru verificarea preciziei geometrice este bara cu bile. Bara cu bile este un dispozitiv simplu, dar eficient, care constă dintr-o bară cu bile de precizie la fiecare capăt. Este folosit pentru a măsura precizia interpolării circulare. Când mașina se mișcă pe o cale circulară, bara cu bile măsoară distanța dintre cele două bile. Orice variație a acestei distanțe indică erori în mișcarea circulară a mașinii. Acest lucru este esențial pentru aplicațiile în care sunt prelucrate caracteristici circulare, cum ar fi găurile sau arcurile.
Precizie dimensională
Precizia dimensională se referă la cât de aproape piesa prelucrată se potrivește cu dimensiunile specificate. Una dintre cele mai simple moduri de a măsura acest lucru este utilizarea instrumentelor tradiționale de măsurare, cum ar fi șublere și micrometre. Aceste instrumente sunt ușor de utilizat și ne pot oferi o citire rapidă asupra dimensiunii piesei prelucrate.
Cu toate acestea, pentru măsurători mai precise, mașinile de măsurat în coordonate (CMM) sunt cele mai bune. Un CMM folosește o sondă pentru a atinge diferite puncte de pe suprafața piesei prelucrate. Apoi înregistrează coordonatele acestor puncte, permițându-ne să comparăm dimensiunile reale ale piesei cu specificațiile de proiectare. Acest lucru este util în special pentru piese complexe cu caracteristici multiple și toleranțe strânse.
Să presupunem că prelucrăm o piesă cu un diametru specific al găurii. Folosind un CMM, putem măsura diametrul în mai multe puncte de-a lungul găurii pentru a ne asigura că se află în intervalul de toleranță acceptabil. Dacă diametrul este prea mare sau prea mic, putem ajusta setările mașinii în consecință.
Precizie de tăiere
Precizia de tăiere se referă la cât de bine poate efectua mașina operația de tăiere. O modalitate de a măsura acest lucru este să se uite la finisarea suprafeței piesei prelucrate. O finisare bună a suprafeței indică faptul că procesul de tăiere este precis și că mașina îndepărtează materialul în mod uniform. Putem folosi un tester de rugozitate a suprafeței pentru a măsura finisajul suprafeței. Acest dispozitiv măsoară variațiile de înălțime pe suprafața piesei. O valoare mai mică a rugozității suprafeței înseamnă o suprafață mai netedă, care este adesea de dorit în multe aplicații.
Un alt aspect al preciziei de tăiere este formarea așchiilor. Formarea corectă a așchiilor este un semn că parametrii de tăiere, cum ar fi viteza de tăiere, viteza de avans și adâncimea de tăiere, sunt setați corect. Dacă așchiile sunt prea lungi și stringoase, ar putea indica faptul că viteza de avans este prea mică sau viteza de tăiere este prea mare. Pe de altă parte, dacă chipsurile sunt prea scurte și pulverulente, ar putea însemna contrariul. Analizând formarea așchiilor, putem ajusta parametrii de tăiere pentru a îmbunătăți precizia de tăiere.
Stabilitate termică
Stabilitatea termică este un factor adesea trecut cu vederea atunci când vine vorba de măsurarea preciziei VMC-urilor de producție medie. Pe măsură ce mașina funcționează, generează căldură datorită frecării în piesele mobile și a procesului de tăiere. Această căldură poate determina extinderea componentelor mașinii, ceea ce duce la modificări dimensionale și probleme de precizie.
O modalitate de a măsura stabilitatea termică este utilizarea senzorilor de temperatură plasați în locuri cheie ale mașinii. Acești senzori pot monitoriza schimbările de temperatură în timp. Analizând datele de temperatură, putem prezice modul în care precizia mașinii va fi afectată de expansiunea termică. De exemplu, dacă temperatura axului crește semnificativ în timpul unei operații lungi de prelucrare, ne putem aștepta la unele modificări ale poziției axului și ale preciziei tăierilor.
Pentru a atenua efectele expansiunii termice, unele VMC-uri de producție medie sunt echipate cu sisteme de compensare termică. Aceste sisteme folosesc algoritmi pentru a ajusta mișcările mașinii pe baza citirilor de temperatură, asigurându-se că precizia de prelucrare rămâne constantă chiar și atunci când mașina se încălzește.
Repetabilitate
Repetabilitate este o măsură a modului în care mașina poate produce aceleași rezultate pe mai multe cicluri. Pentru a măsura repetabilitatea, putem executa o serie de operații de prelucrare identice și apoi putem compara dimensiunile și calitatea pieselor prelucrate. O mașină cu repetabilitate ridicată va produce piese care sunt foarte asemănătoare în ceea ce privește dimensiunile și finisajul suprafeței.
O modalitate de a cuantifica repetabilitatea este prin calcularea abaterii standard a dimensiunilor măsurate ale pieselor. O abatere standard scăzută indică o repetabilitate ridicată. De exemplu, dacă prelucram 10 piese identice și abaterea standard a unei anumite dimensiuni este foarte mică, înseamnă că mașina este capabilă să reproducă acea dimensiune cu precizie de la o piesă la alta.
VMC-urile noastre medii de producție

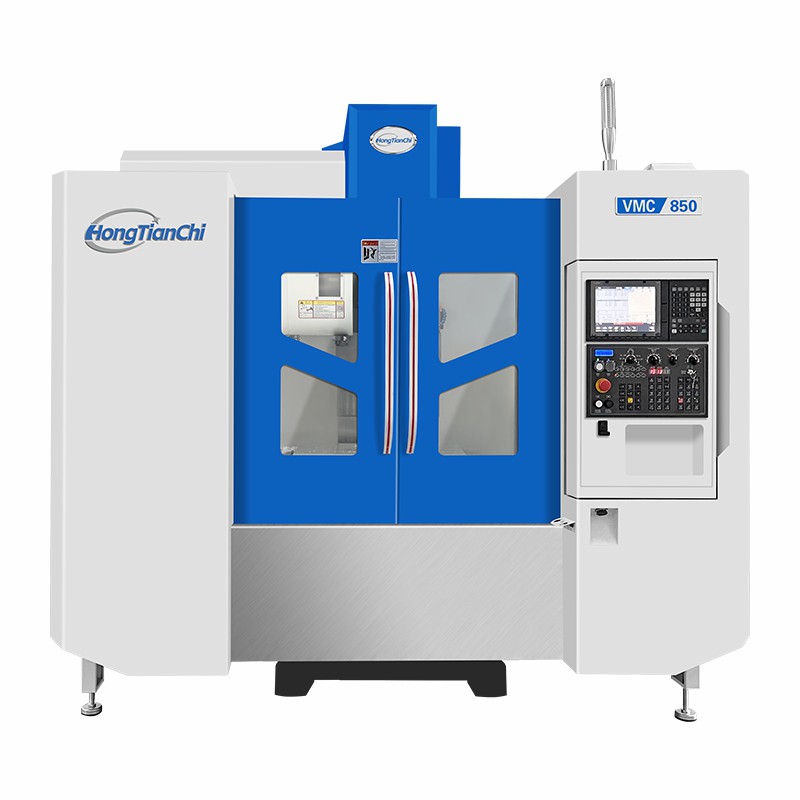

La compania noastră, oferim o gamă de VMC-uri pentru producție medie, care sunt proiectate cu precizie. AvemCentru de prelucrare vertical CNC compact, care este perfect pentru piese de dimensiuni mici - mijlocii și are o precizie geometrică și dimensională excelentă. TheExtins - Centru de mașini vertical pe pateste excelent pentru piesele mai lungi și oferă o mare precizie de tăiere și stabilitate termică. Și pentru aplicații grele, avemCentru de prelucrare verticală CNC grea, care combină puterea și precizia.
Dacă sunteți în căutarea unui VMC de producție medie și doriți să asigurați cel mai înalt nivel de precizie pentru operațiunile dvs. de prelucrare, ne-ar plăcea să vorbim cu dvs. Indiferent dacă sunteți un atelier la scară mică sau o fabrică de producție la scară largă, avem soluția potrivită pentru dvs. Contactați-ne astăzi pentru a începe o conversație despre nevoile dumneavoastră specifice și despre modul în care mașinile noastre vă pot ajuta să vă atingeți obiectivele de producție.
Referințe
- „Precizie și precizie de prelucrare” de John Doe, Jurnalul de tehnologie de prelucrare, 20XX
- „Efectele termice în mașinile-unelte” de Jane Smith, Manufacturing Science Review, 20XX
- „Tehnici de măsurare pentru precizia mașinilor-unelte” de Bob Johnson, revista de metrologie industrială, 20XX
