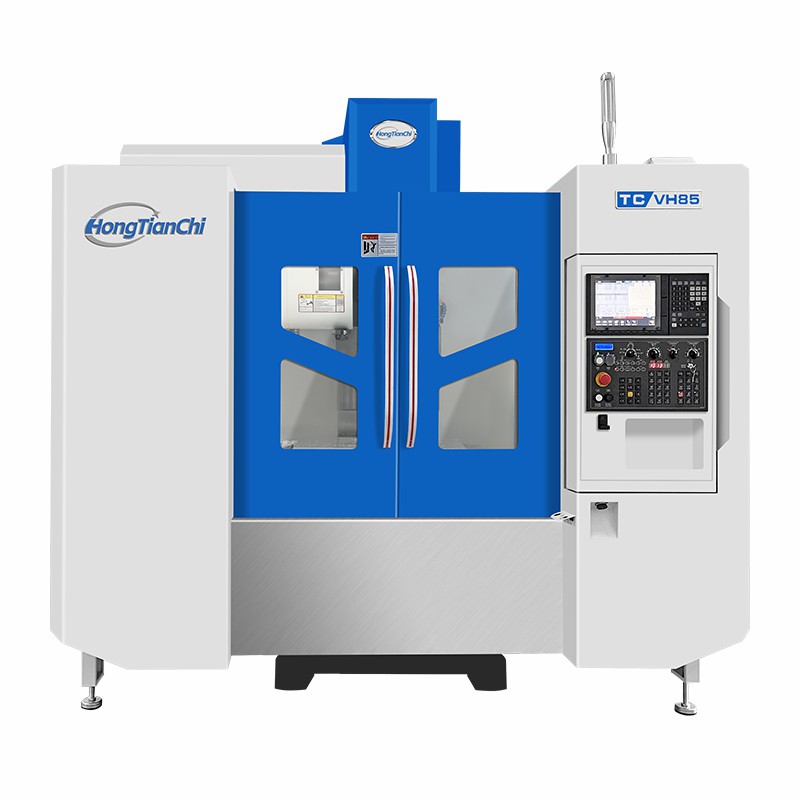

TC-VH85 Centru de prelucrare verticală de mare viteză

Proiectată pentru producția de matriță\/mucegai de înaltă eficiență, TC-VH85 oferă fluxuri rapide de 36m\/min\/min ”în 8 {{1 0}} 0 × 550 × 550mm cub de lucru. Fusul BBT40 20000RPM cu accelerație de 15g atinge finisaje de suprafață RA0.2μm pe aliaje de aluminiu aerospațial, menținând în același timp stabilitate termică de 0,005 mm.

Avantaje de precizie

- Hiwin 45# Ghiduri cu role rezistă la 25m³\/Min încărcături de cipuri în oțel întărit de oțel întărit

- 24- revista ARM ARME Activează 2. 8- Al doilea instrument modifică pentru producția de masă de antenă 5G

- Tipeuri cu bile de 4012 mm pre-întinse (grad C3) cu răcire forțată în ulei Eliminați deriva termică

- 150 Mm Diametrul fusului oferă o rigiditate de overhang de 590 mm pentru gravura profundă a cavității

- Pompele de lichid de răcire Dual 450W livrează presiune de 20L\/min prin intermediul instrumentului

Superioritate tehnică

Plic de lucru 550 × 1000mm Tabel|Sarcină utilă maximă 500 kg
Cuplul fusului 35n · m@15000rpm|Precizie volumetrică 5μm\/m³

Ideal pentru matrițele de injecție a smartphone -urilor și componentele șasiului de magneziu, această mașină de 5. 5- ton prezintă Mitsubishi M8 0 a controale cu compensații termice AI. Proiectarea de bază simetrică menține stabilitate pozițională de 0,003 mm în timpul prelucrării electrodului de grafit 24\/7.

Specificații ale corpului mașinii și componente cheie

Articol	Tip\/unitate	Specificații TC-VH85
Voiaj
Axa X.	mm	800
Axa y	mm	550
Axa Z.	mm	550
Viteza rapidă a traversării (x\/y\/z)	m\/min	36/36/36
Masă
Dimensiunea tabelului	mm	550×1000
T-slot	Tip	5-18×90
Max. Capacitate de încărcare	Kg	500
Ax
Viteza fusului	RPM	20,000
Conic al axului	Tip	BBT40
Diametrul fusului	mm	150
Distanța de la centrul axului la fața mașinii	mm	590
Distanța de la nasul fusului la suprafața mesei	mm	120–670
Precizia poziționării	mm	±0.005/300
Repetă precizia poziționării	mm	±0.004/300
Șuruburi cu bilă cu axa XYZ	Tip	Șurub cu bilă de grad C3 (Model 4012) - PMI\/Hiwin
Ghiduri liniare XYZ-axe	Tip	Ghid liniar cu role (35\/45\/45) - PMI\/Hiwin
Conexiunea motorului axei	Tip	Drive Direct
Conexiune cu motor	Tip	Drive Direct
Dimensiuni ale mașinii (L × W × H)	mm	2549x2755x2622
Greutate netă	Kg	5500
